Une cartographie de haute précision au service des territoires suisses
En 2022, l’Office fédéral de topographie suisse, swisstopo, a lancé une vaste campagne de collecte de données topographiques sur l’ensemble du territoire national. Objectif : produire un nuage de points classifiés ainsi que des modèles numériques de terrain (MNT) et de surface (MNS) à partir de données LiDAR de très haute précision. SINTEGRA a été retenue pour réaliser l’intégralité des acquisitions et traitements nécessaires sur une surface de près de 7691 km², englobant les cantons de Bâle-Ville, Bâle-Campagne, Soleure, Berne, ainsi qu’une zone tampon.
Plan de vol du projet swisstopo confiée à SINTEGRA et répartition des hauteurs
Un défi technique : entre haute montagne, météo et contraintes de saison
La mission qui nous a été confiée s’est avérée particulièrement exigeante. Réalisée sur trois années (2022 à 2024), elle devait respecter deux contraintes majeures : effectuer les vols en dehors des périodes de feuillage et sans couverture neigeuse. Une condition indispensable pour garantir une qualité optimale des relevés, mais qui complexifie la logistique : disponibilité météo, fenêtres de tir restreintes, vols à haute altitude au-dessus de reliefs variés.

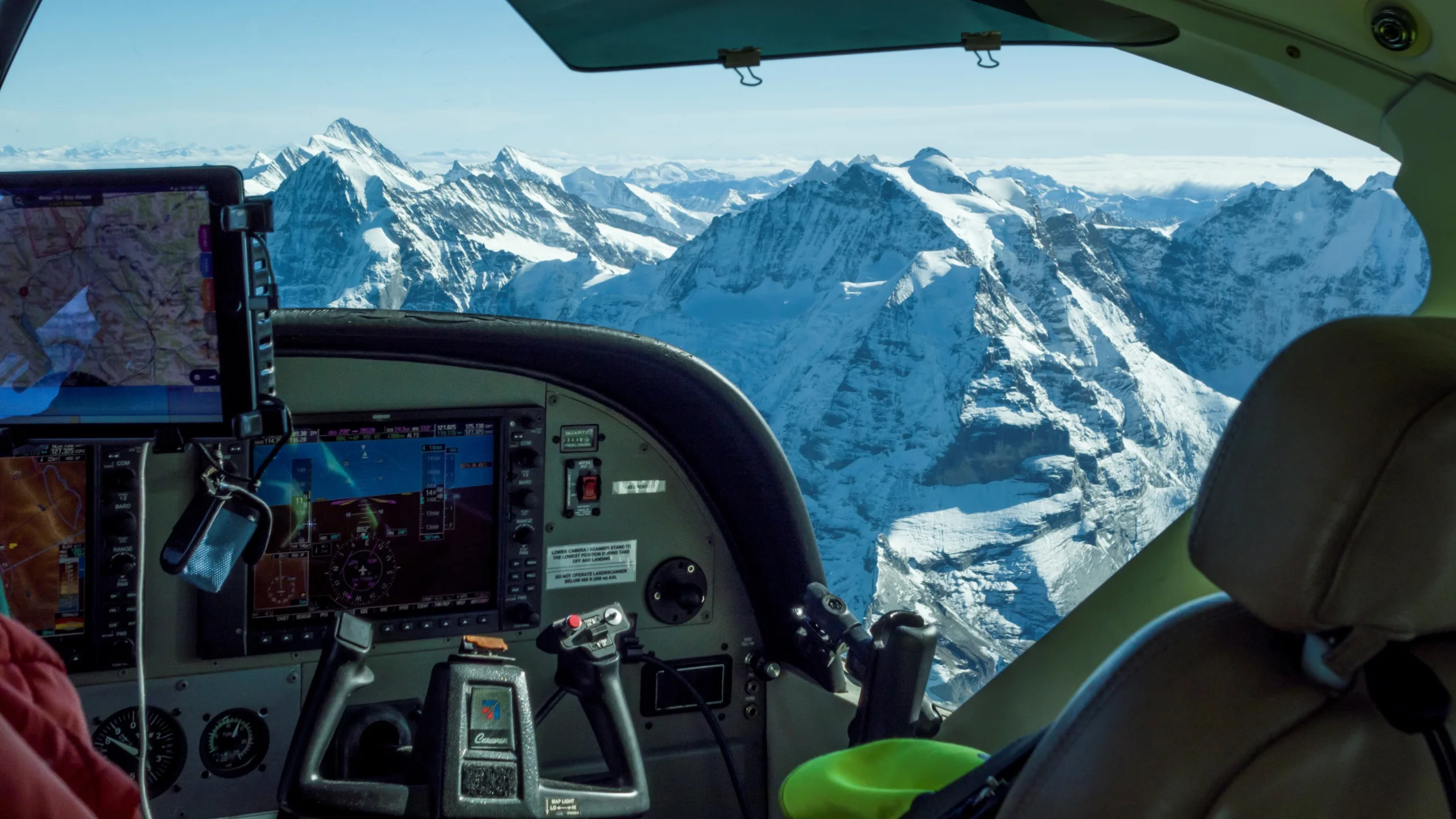

Nous avons donc découpé l’acquisition en multiples sessions de vol, réalisées avec différents aéronefs (C208, P68, etc.) équipés des capteurs Riegl VQ780IIS pour le LiDAR et PhaseOne iXU-RS pour la photo. Un total de 88 heures de vol a été nécessaire pour mener à bien la couverture.
PhaseOne iXU-RS capteur photo et Riegl VQ780IIS pour le capteur LiDAR
Des données LiDAR traitées avec rigueur : IA, contrôle manuel et précision centimétrique
Au-delà de l’acquisition, nous avons mis en œuvre un processus complet de traitement LiDAR : calcul des trajectoires GNSS et inertielle, génération du semis de points, ajustement inter-bandes et classification.
Cette approche hybride nous a permis de tirer parti de la puissance de la suite logicielle TerraSolid pour les premières zones, puis de l’intelligence artificielle développée avec GEOFIT pour automatiser la classification sur les zones suivantes. Le résultat : des semis classifiés en 9 classes thématiques, allant des sols aux bâtiments en passant par la végétation, les ponts ou les lignes à haute tension.
Chaque classification a ensuite été contrôlée manuellement : nos opérateurs ont vérifié et corrigé les éventuelles erreurs, en s’appuyant sur des outils comme le TIN hypsométrique pour la classe sol. Ce double contrôle – machine et humain – nous a permis d’atteindre une précision verticale moyenne de 2,6 cm, validée grâce à des mesures GNSS au sol.

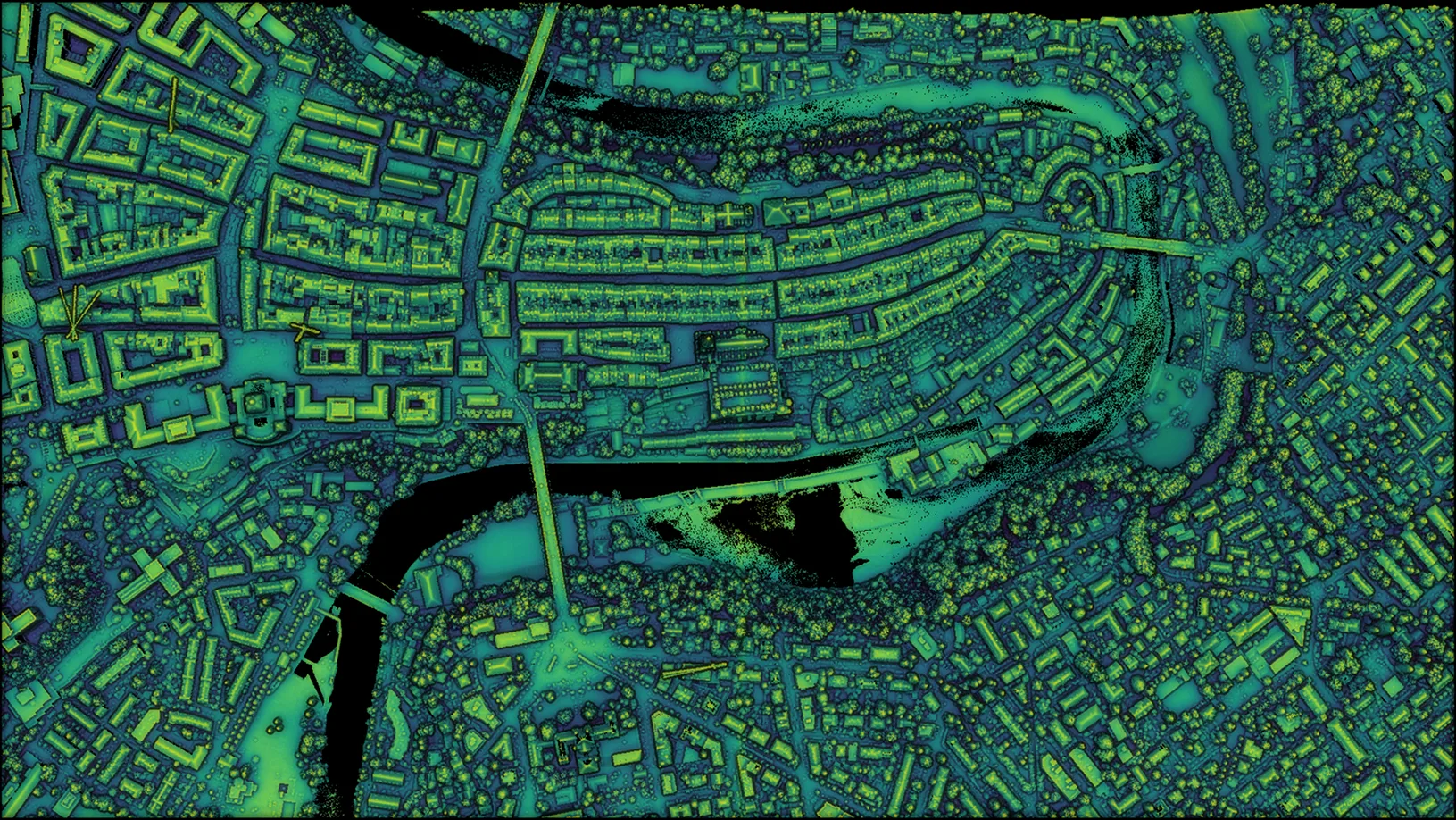

Ville de Berne avec la vue orthophoto RVB, puis MNS
Un patchwork technique maîtrisé : entre savoir-faire et excellence opérationnelle
L’un des plus grands défis techniques a été l’ajustement interbande, rendu complexe par la durée étalée de l’acquisition et la variabilité du terrain. D’un mois à l’autre, la morphologie pouvait changer radicalement, en particulier en haute montagne. Nous avons relevé ce défi en intégrant des couches vectorielles précises (routes, sentiers, bâtiments) dans nos algorithmes, et en concentrant le calage sur des zones stables, hors végétation ou neige.

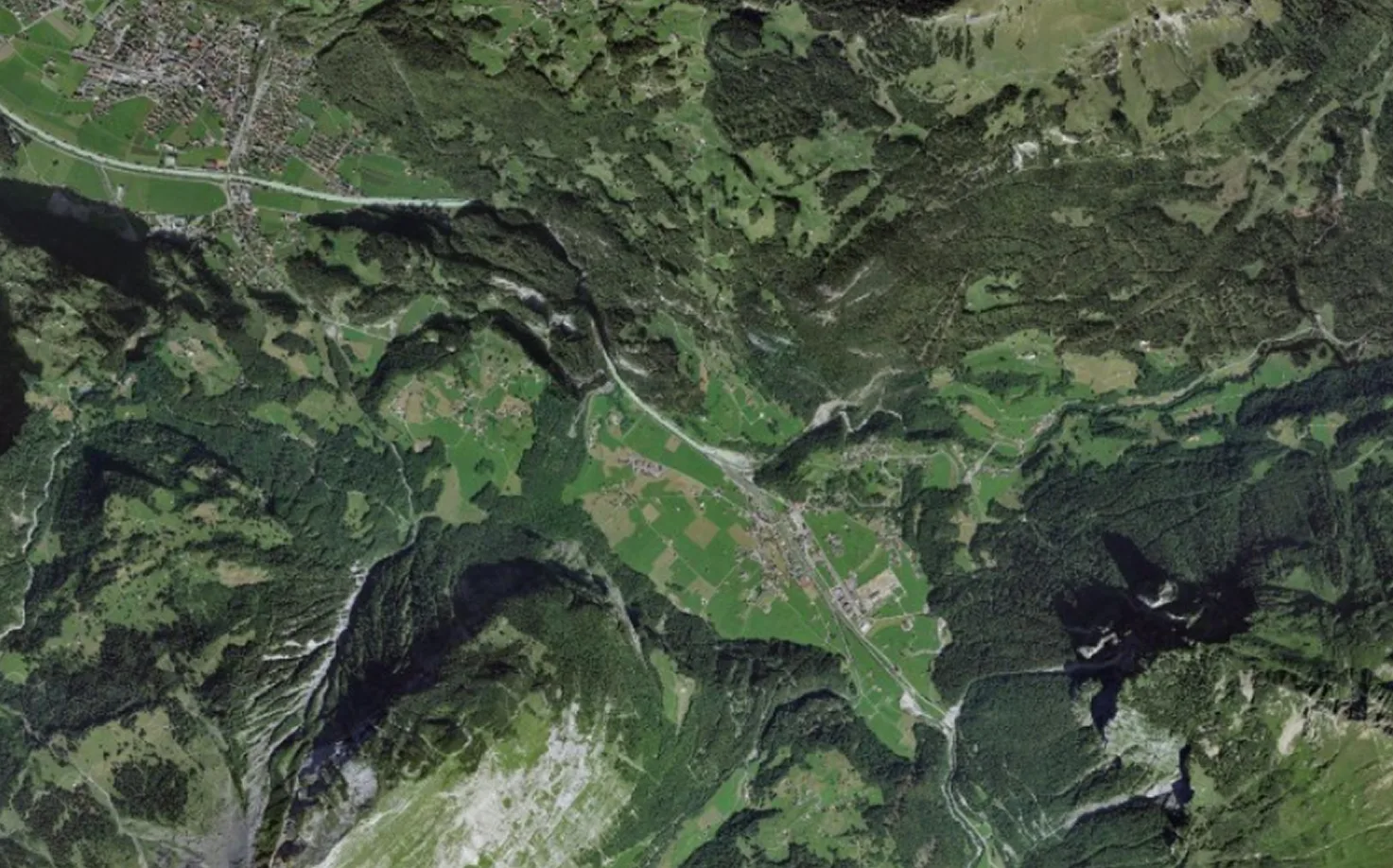

En parallèle, nous avons produit une orthophoto technique à partir des images RVB orthorectifiées sur le MNT LiDAR, avec une résolution au sol de 20 cm. Ce produit, à la fois visuel et métrique, complète les modèles numériques pour offrir une représentation exhaustive du terrain.

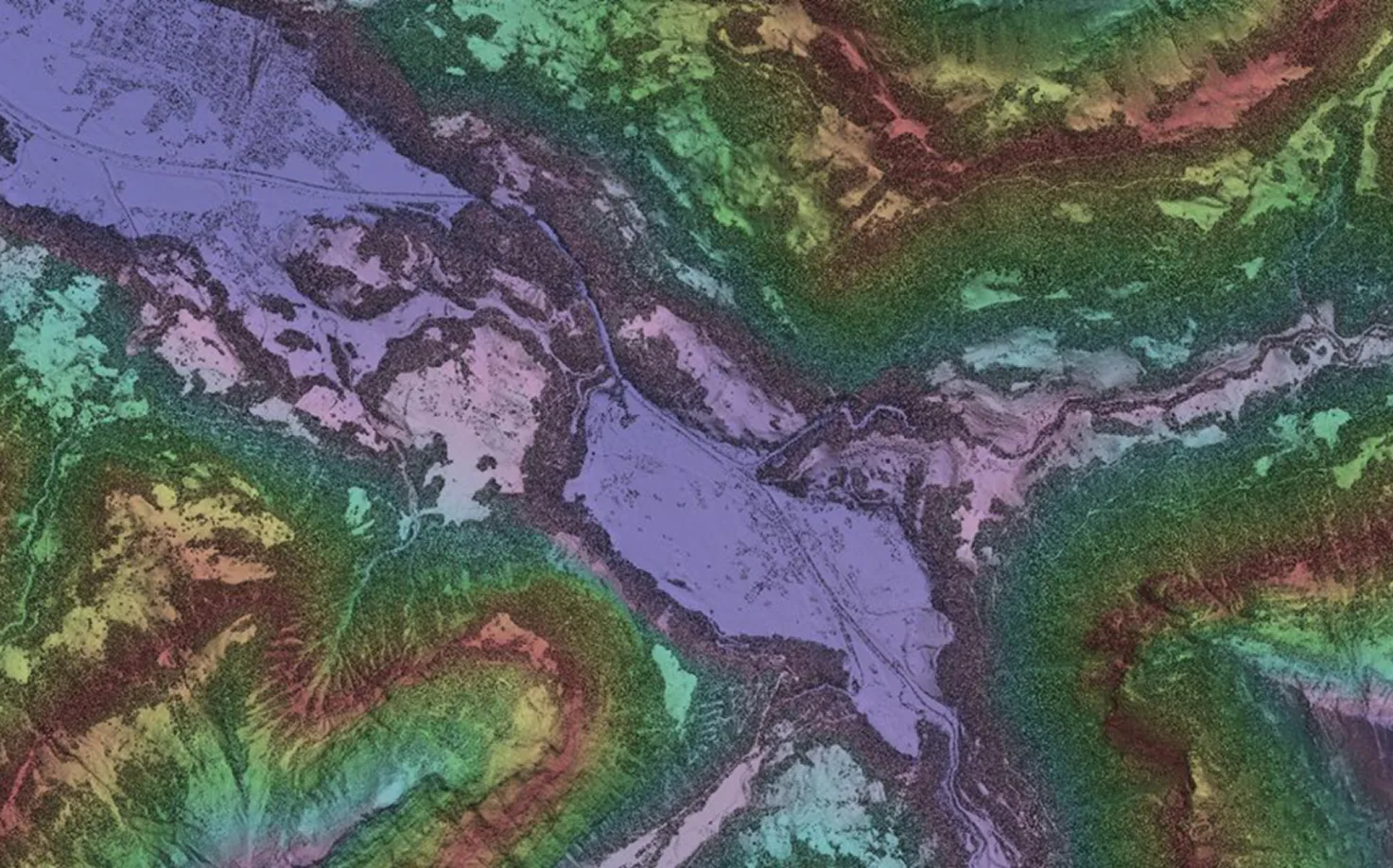

Estompage d’un MNS avec coloration hypsométrique
Des livrables complets pour un client satisfait
Nous avons livré l’ensemble des produits attendus par swisstopo, tous conformes aux spécifications :
- Semis de points LiDAR classifiés
- Modèles numériques de terrain (MNT) et de surface (MNS) à 50 cm
- Cartes de densité et de lacunes, zones enneigées
- Orthophotos techniques
- Trajectoires et emprises de vol
Ces livrables ont été validés progressivement, zone par zone, tout au long de l’avancement du projet. Grâce à notre chaîne de production intégrée et notre expérience en milieux complexes, nous avons pu garantir un haut niveau de qualité, reconnu par la satisfaction finale du client.
Ce projet marque une nouvelle étape dans notre développement européen dans le domaine des levés aériens et du traitement de données LiDAR. Pour toutes nos équipes mobilisées – acquisition, photo, LiDAR, topographie –, cette mission constitue une référence, illustrant notre capacité à mener à bien des opérations exigeantes avec rigueur et efficacité.
Ce succès ouvre la voie à de nouvelles perspectives, en Suisse comme ailleurs, où la précision, la fiabilité et la capacité d’adaptation sont les clés d’un territoire intelligemment cartographié.
Les données utilisées sont gratuites et librement accessibles dans la section de téléchargement du portail swissSURFACE3D. Enfin, les modèles de surface et de terrain sont également visualisables sur le géoportail de la Confédération : https://s.geo.admin.ch/43mbu73rny95.
